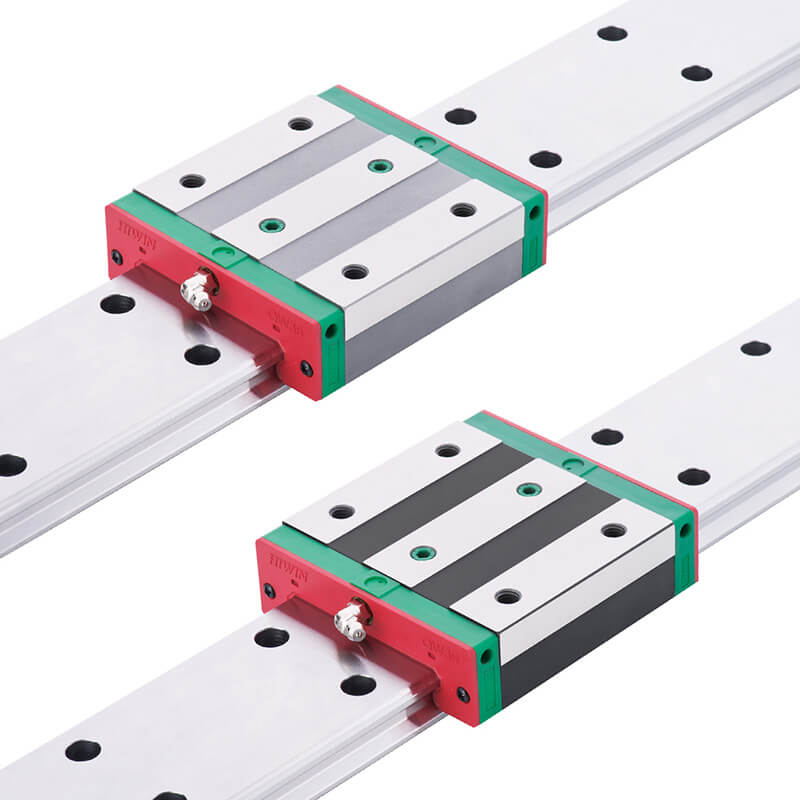

HIWIN QW 系列静音式宽幅型直线导轨

特征

QW静音式宽幅型线性滑轨,由于增加了线轨宽度以及降低组合高度,可于有限的安装空间内实现超高扭转阻抗能力,因此可采用单轴的方式使用。另外,搭载具储油功能的SynchMotionTM技术同步联结器,可有效降低运转噪音、提升运转平顺性、寿命与润滑效率,因此具有更广泛的产业应用性,可适用于高速、宁静与低发尘需求的高科技产业。


  • 规格说明
  • 线轨医生
  • 文档下载

产品规格说明

QW系列分为非互换性及互换性型两种线性滑轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、滑轨可单独互换使用,较便利,但其组合精度无法达到非互换性型之超精密级以上的精度,不过由于HIWIN互换性型之组合精度目前已达到一定的水准,对不需配对安装线性滑轨的客户而言,是一项便利的选择。线性滑轨的产品规格型号主要标明线性滑轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。QW系列与WE系列滑轨共用,客户无需为了选用静音式产品而重新设计安装尺寸,如此更加提升了QW系列的应用性与可互换性。

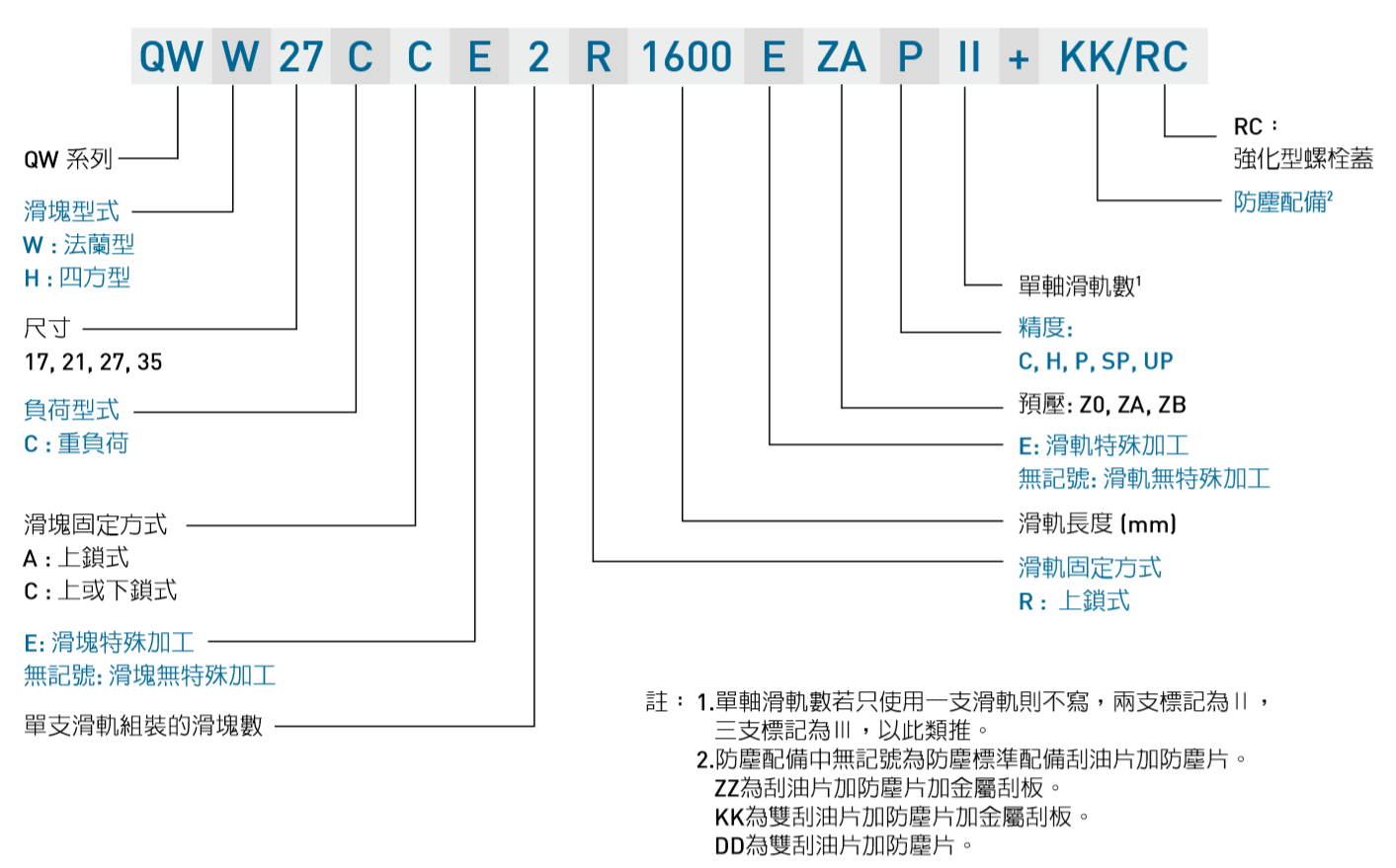

(1) 非互换性线性滑轨产品型号

HIWIN gw_QW_specNomen_TW Nomenclature1

(2) 互换性线性滑轨产品型号

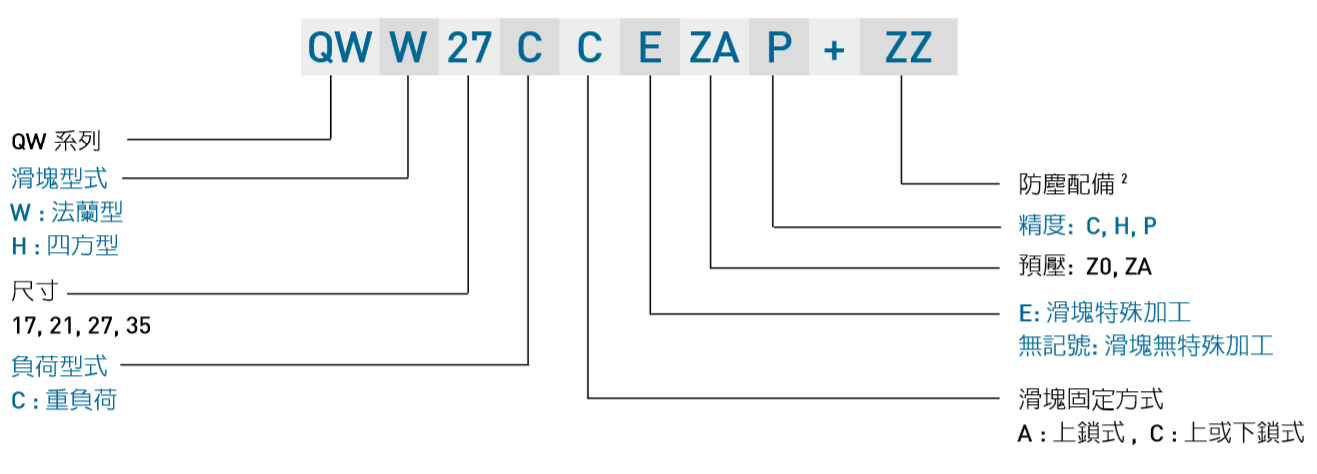

互换型滑块产品型号
HIWIN gw_QW_specNomen_TW Nomenclature2

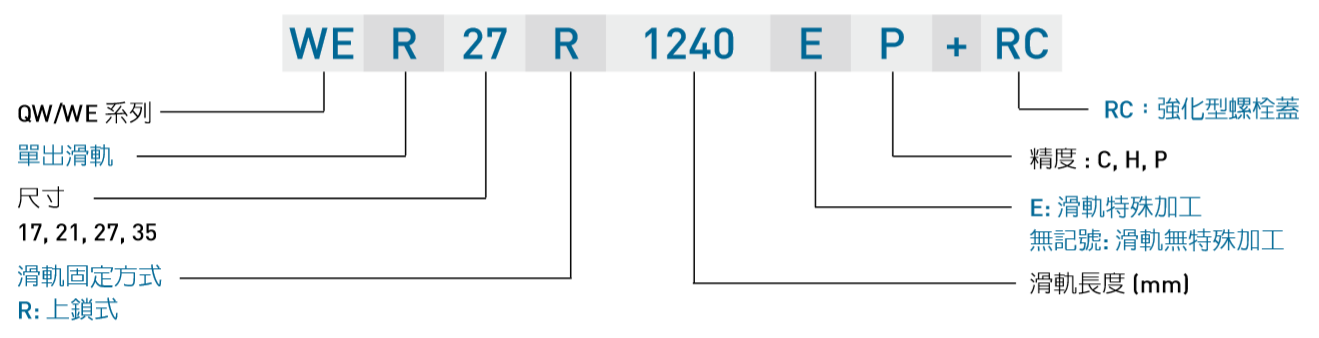

互换型滑轨产品型号
HIWIN gw_QW_specNomen_TW Nomenclature3
